Frigoriferi in CC, kit di raffreddamento solare e sistemi di climatizzazione solare spiegati in modo semplice, inclusi consumi energetici, dimensionamento di moduli FV e batterie, architettura del sistema, installazione e scelta dei prodotti.
In breve
Scegli prima l'apparecchio di raffreddamento, quindi dimensiona l'alimentazione solare in base al suo consumo energetico giornaliero reale, alla temperatura di esercizio, alle condizioni ambientali e all'autonomia richiesta. La sola potenza nominale del compressore non indica quanta energia utilizza il sistema in 24 ore.
| Esigenza / applicazione | Punto di partenza consigliato |
|---|---|
| Campeggio, barca, veicolo o piccolo impianto off-grid | Frigo portatile o frigorifero efficiente con compressore a 12/24 V CC. |
| Baita, clinica, negozio o conservazione di alimenti in località remote | Frigorifero/congelatore CC con campo fotovoltaico, regolatore e banco batterie correttamente dimensionati, oppure un kit di raffreddamento solare preconfigurato. |
| Raffreddamento diurno con poco accumulo elettrico | Unità dedicata ad alimentazione solare diretta, eventualmente abbinata ad accumulo termico. |
| Raffreddamento professionale per applicazioni agricole o celle frigorifere | Sistema modulare progettato in base al carico giornaliero dei prodotti, alla temperatura richiesta, al clima e alla costruzione della cella frigorifera. |
| Raffreddamento o riscaldamento di ambienti | Unità di climatizzazione solare o kit completo on-grid/off-grid; il sistema di alimentazione è molto più grande rispetto a quello necessario per un frigorifero. |
Cosa si intende per raffreddamento solare
Il raffreddamento solare utilizza energia fotovoltaica per alimentare un sistema frigorifero o di climatizzazione. L'apparecchio può funzionare direttamente in CC, tramite un sistema CC con batteria, attraverso un inverter come carico in CA oppure mediante un sistema ibrido completo che combina solare, batteria, rete o generatore.
- I frigoriferi e i congelatori a compressore rimuovono il calore da un vano isolato e lo disperdono attraverso un condensatore.
- Il raffreddamento in CC evita le perdite dell'inverter ed è pratico negli impianti mobili e off-grid a 12 V o 24 V.
- Le unità dedicate ad azionamento diretto possono seguire la potenza solare disponibile e funzionare con batterie, accumulo termico o entrambi.
- La climatizzazione solare è normalmente un sistema in CA alimentato tramite inverter solare o inverter ibrido; la sola superficie della stanza non è sufficiente per il dimensionamento.
- L'energia richiesta dipende fortemente dalla temperatura ambiente, dalla temperatura impostata, dall'isolamento, dalla circolazione dell'aria, dal carico introdotto e dalla frequenza di apertura della porta.
Quale tipo di raffreddamento solare serve?
| Soluzione | Alimentazione | Applicazioni adatte | Controlli principali |
|---|---|---|---|
| Frigo portatile / frigorifero / congelatore CC | Sistema a batteria da 12/24 V; alcuni prodotti accettano anche la CA. | Campeggio, nautica, veicoli, baite, piccoli negozi e impieghi medici o tecnici quando il modello è approvato. | Wh/24 h, volume interno, intervallo di temperatura, protezione da bassa tensione, caduta di tensione nei cavi e ventilazione. |
| Kit completo di raffreddamento solare | Moduli FV, regolatore, batteria e componenti di installazione selezionati come sistema. | Refrigerazione o congelamento in zone remote, dove un pacchetto preconfigurato riduce il rischio di incompatibilità. | Zona climatica, carico giornaliero, autonomia, tipo di batteria incluso, ricambi e condizioni di installazione. |
| Raffreddamento solare modulare / ad azionamento diretto | Elettronica CC dedicata che collega l'unità di raffreddamento ai moduli FV, con batteria o accumulo termico opzionali. | Celle frigorifere, lavorazioni agricole, latte, prodotti ortofrutticoli, bevande, carne, pesce, vani batterie e progetti personalizzati. | Intervallo di tensione FV, carico frigorifero, accumulo termico, controlli, ambiente del condensatore e messa in servizio professionale. |
| Climatizzazione solare | Unità split in CA alimentata tramite sistema con inverter connesso alla rete, off-grid o ibrido. | Raffreddamento o riscaldamento degli ambienti, dove il solare può ridurre il prelievo dalla rete o sostenere il funzionamento off-grid. | Carico termico dell'ambiente, assorbimento elettrico, potenza dell'inverter, dimensione del campo FV, accumulo a batteria, installazione frigorifera e regole di connessione alla rete. |
Dimensionamento del carico, dei moduli FV e della batteria
Il metodo affidabile parte dall'energia giornaliera, non dalla potenza nominale dei moduli. Utilizza dati misurati o il consumo nelle 24 ore dichiarato dal produttore in condizioni simili a quelle dell'installazione reale.
- Definisci l'utilizzo: dimensioni del vano o dell'ambiente, temperatura richiesta, temperatura ambiente massima, carico giornaliero dei prodotti, ore di funzionamento e frequenza di apertura della porta.
- Individua l'assorbimento elettrico: preferibilmente utilizza il consumo giornaliero verificato in Wh/24 h. Per la climatizzazione considera l'intero intervallo di assorbimento elettrico e il profilo di funzionamento giornaliero previsto.
- Applica un margine realistico: considera temperature più elevate, accessi frequenti, ventilazione imperfetta, perdite nei cavi e nelle conversioni, perdite di ricarica della batteria e invecchiamento.
- Dimensiona il campo fotovoltaico: utilizza i Wh/giorno di progetto, la risorsa solare specifica del sito e il requisito stagionale. Un sistema che deve funzionare in inverno deve essere dimensionato sulle condizioni invernali.
- Dimensiona l'energia utile della batteria: copri il funzionamento notturno richiesto e l'autonomia nei periodi di scarso sole, rispettando profondità di scarica ammessa, temperatura e limiti di corrente della batteria o del BMS.
- Verifica ogni limite elettrico: tensione, corrente e potenza del regolatore di carica o dell'inverter, sezioni dei cavi, protezioni con fusibili, soglia di bassa tensione e comportamento all'avviamento.
| Valore | Cosa indica | Errore comune |
|---|---|---|
| W o A durante il funzionamento | Domanda elettrica istantanea e carico su cavi e regolatore. | Considerarlo come consumo energetico nelle 24 ore. |
| Wh/24 h | Energia consumata in un giorno nelle condizioni di prova dichiarate. | Ignorare che temperature ambiente più elevate o setpoint più bassi aumentano il consumo. |
| Capacità frigorifera | Velocità di rimozione del calore, normalmente espressa in W, kW o BTU/h. | Usarla come potenza elettrica richiesta ai moduli FV o all'inverter. |
| Wh utili della batteria | Energia erogabile entro i limiti della batteria e del BMS. | Usare gli Ah nominali senza considerare tensione, frazione utilizzabile, temperatura o invecchiamento. |
| Wp fotovoltaici | Potenza nominale del campo in condizioni standard di prova. | Presumere che la potenza nominale venga prodotta continuamente durante tutto il giorno. |
Solare diretto, batterie, accumulo termico e rete
L'architettura corretta dipende dal fatto che il raffreddamento sia necessario solo durante le ore di sole, anche di notte, durante il tempo nuvoloso oppure con il supporto della rete e di un generatore.
| Architettura | Percorso dell'energia | Vantaggio principale | Limite principale |
|---|---|---|---|
| CC con batteria | FV → regolatore di carica → batteria → frigorifero CC. | Il raffreddamento continua di notte e durante brevi periodi nuvolosi. | Costo, invecchiamento, limiti di temperatura e sostituzione della batteria. |
| CC solare diretto | FV → regolatore/elettronica dedicata → unità di raffreddamento CC. | Meno stadi di conversione e potenzialmente minore accumulo a batteria. | Il raffreddamento segue la disponibilità solare, a meno che non venga aggiunto accumulo termico o elettrico. |
| Accumulo termico | FV → unità di raffreddamento → ghiaccio, acqua o massa fredda → ambiente o prodotto raffreddato. | Accumula freddo anziché soltanto elettricità e può ridurre la dipendenza dalle batterie. | Richiede scambiatore di calore, isolamento, controlli e progettazione del carico corretti. |
| CA ibrida | FV + batteria + rete/generatore → inverter ibrido → climatizzatore CA. | Gestione flessibile delle fonti e funzionamento affidabile quando il sistema è progettato correttamente. | Maggiore potenza del sistema, complessità di installazione e requisiti elettrici e frigoriferi. |
Come scegliere la soluzione giusta
- Definisci il compito: raffreddare, congelare, produrre ghiaccio, climatizzare un ambiente, raffreddare prodotti agricoli o proteggere apparecchiature.
- Conferma il volume, la temperatura richiesta, la temperatura ambiente massima e la quantità di prodotto caldo introdotta ogni giorno.
- Decidi se il sistema deve funzionare di notte e quanti giorni con poco sole deve tollerare.
- Scegli l'architettura: apparecchio CC, kit solare completo, sistema modulare ad azionamento diretto oppure climatizzazione CA/ibrida.
- Controlla Wh giornalieri, intervallo di tensione, corrente di avviamento, intervallo del termostato, refrigerante, isolamento, ventilazione e limiti ambientali.
- Progetta moduli FV, batteria, regolatore di carica o inverter, protezioni CC/CA, cavi, sezionamento e monitoraggio come un unico sistema compatibile.
- Per celle frigorifere, sistemi di climatizzazione e interventi sui circuiti frigoriferi, affidati a progettisti e installatori qualificati e rispetta tutte le normative locali applicabili.
Prodotti in evidenza
I prodotti riportati di seguito sono esempi rappresentativi delle tre collezioni Toosolar e non costituiscono una classifica. Prima dell'ordine verifica sempre la pagina aggiornata del prodotto, la scheda tecnica, la disponibilità e tutti i requisiti del sistema.
Unità di raffreddamento
Frigoriferi portatili a compressore e frigoriferi/congelatori efficienti per applicazioni mobili, nautiche, baite e località remote. Visualizza la collezione delle unità di raffreddamento

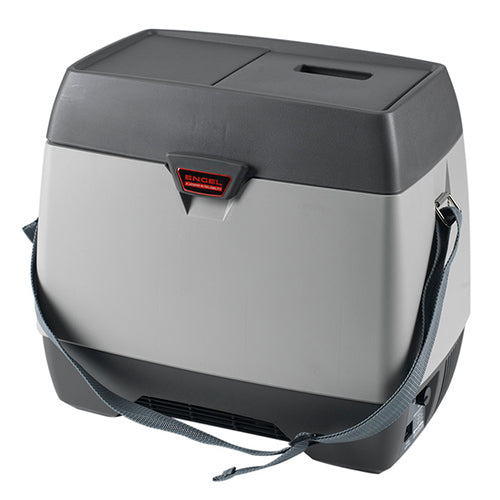

Frigo portatile Engel MD14F
- Frigo portatile a compressore da 14 L, 12 V CC
- 150 Wh/24 h a 30°C; assorbimento 32 W
- Raffreddamento o congelamento regolabile da -18 a +10°C

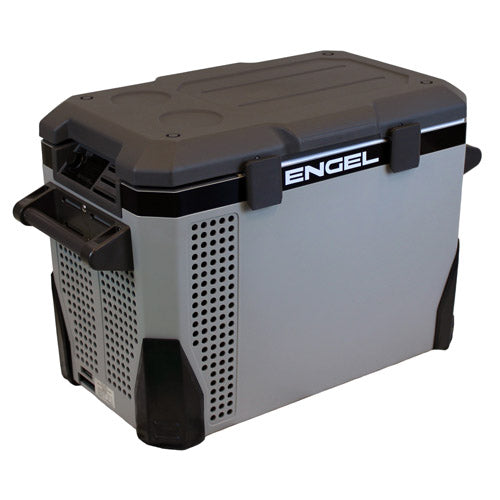

Frigo portatile Engel MR040F-E
- 40 L, 12/24 V CC e 230 V CA
- Compressore da 32 W con circuito di priorità a doppia alimentazione
- Regolabile da -18 a +20°C per campeggio e nautica
Kit di raffreddamento solare
Pacchetti preconfigurati che abbinano il carico frigorifero a ricarica solare, batteria e componenti di installazione. Visualizza la collezione dei kit di raffreddamento solare

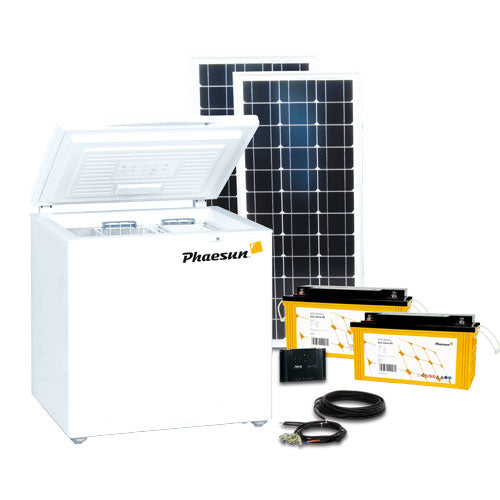

BOSS Kit Keep Fresh
- Pacchetto completo di refrigerazione a 24 V CC
- Due moduli da 165 Wp e due batterie sigillate da 80 Ah
- Regolatore, cablaggio, struttura di supporto e materiale di installazione

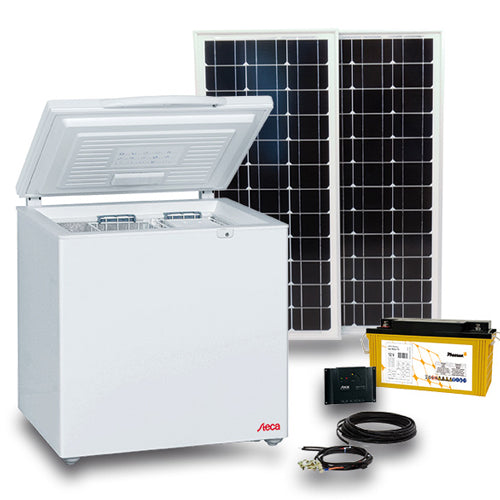

Kit di elettrificazione rurale Be Cool IG1-4 1.0
- Piccolo kit di raffreddamento solare a 12 V CC
- Progettato per raffreddare fino a 2 kg di prodotto al giorno
- Modulo da 80 Wp, batteria sigillata da 80 Ah e regolatore abbinato
Sistemi di climatizzazione solare
Prodotti e kit di montaggio per la climatizzazione degli ambienti, destinati al funzionamento solare con assistenza della rete o con accumulo a batteria. Visualizza la collezione dei kit di climatizzazione solare

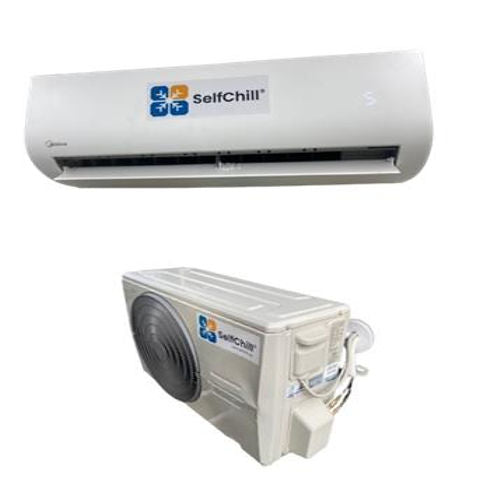

Unità di climatizzazione solare SelfChill
- Sistema di raffreddamento/riscaldamento da 12.000 BTU/h, 3,5 kW
- Unità split per ambienti di circa 17-30 m²
- Da integrare in un sistema di alimentazione CA correttamente progettato

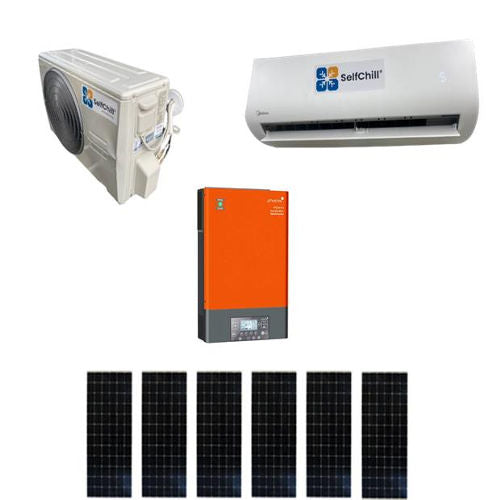

Kit di montaggio SelfChill On-Grid
- Pacchetto connesso alla rete e assistito dal fotovoltaico
- Unità di climatizzazione, moduli FV e inverter ibrido
- Utilizza l'energia solare diurna per ridurre il prelievo dalla rete
Installazione ed efficienza
- Mantieni libere le prese e le uscite d'aria del condensatore. Un sistema frigorifero non può raffreddare in modo efficiente se non riesce a disperdere il calore.
- Non installare elettronica o componenti di raffreddamento destinati agli interni in luoghi dove pioggia, salsedine, condensa, polvere o calore eccessivo possono danneggiarli.
- Utilizza la sezione di cavo e il fusibile o interruttore indicati. La caduta di tensione in CC può causare allarmi di bassa tensione, avviamenti difficili e cicli inutili della batteria.
- Installa i moduli FV in una posizione in cui l'ombreggiamento sia ridotto al minimo e verifica i limiti di tensione e corrente FV del regolatore di carica o dell'inverter a tutte le temperature.
- Colloca le batterie nell'intervallo di temperatura consentito e rispetta le istruzioni relative a ventilazione, BMS, ricarica e protezioni.
- Migliora l'isolamento del vano, delle tubazioni o dell'edificio prima di aggiungere altri moduli FV e batterie. Ridurre l'ingresso di calore è normalmente l'intervento più efficace.
- Per climatizzatori split e interventi sui circuiti frigoriferi, affidati a installatori qualificati che utilizzino tubazioni approvate dal produttore, eseguano correttamente il vuoto e la prova di tenuta e installino le necessarie protezioni elettriche.
Errori comuni da evitare
- Dimensionare il campo fotovoltaico in base ai watt del compressore invece che ai Wh giornalieri verificati.
- Presumere che un modulo possa essere collegato direttamente a un normale frigorifero da 12/24 V senza elettronica di controllo approvata.
- Ignorare la differenza tra raffreddare il vano, congelare prodotti caldi e mantenere prodotti già freddi.
- Utilizzare l'irraggiamento medio estivo quando il sistema deve funzionare anche in inverno o durante una stagione nuvolosa.
- Sottodimensionare la batteria considerando soltanto gli Ah nominali, senza profondità utilizzabile, invecchiamento, temperatura e soglia di bassa tensione.
- Collocare il condensatore in un vano caldo e non ventilato o lasciare che la polvere ostruisca lo scambiatore di calore.
- Scegliere un sistema di climatizzazione solare soltanto in base alla superficie dell'ambiente o ai BTU/h, senza calcolo del carico termico e progettazione del sistema elettrico.
- Utilizzare apparecchiature per uso ricreativo in applicazioni mediche o alimentari regolamentate senza monitoraggio convalidato e alimentazione di riserva.
Domande frequenti
Un modulo solare da 100 W può alimentare un frigorifero?
In alcuni casi sì, ma la sola potenza del modulo non è sufficiente. Confronta i Wh/24 h del frigorifero alla temperatura ambiente prevista con l'energia solare stagionale del sito, le perdite del sistema e il funzionamento notturno richiesto.
Posso collegare direttamente un modulo solare a un frigorifero da 12 V?
Soltanto quando il frigorifero o l'unità di controllo dedicata sono espressamente progettati per l'ingresso FV diretto e il modulo rimane entro i limiti di tensione e corrente. Gli apparecchi con normale ingresso da batteria richiedono generalmente un sistema a batteria regolato.
È sempre necessaria una batteria?
No. Alcuni sistemi ad azionamento diretto utilizzano l'energia solare disponibile durante il giorno e possono accumulare energia termica sotto forma di freddo. Una batteria, la rete o un generatore sono necessari quando il funzionamento elettrico deve continuare senza sole sufficiente, a meno che l'accumulo termico non fornisca l'autonomia richiesta.
Un frigorifero CC è più efficiente di un frigorifero CA?
L'alimentazione in CC può evitare le perdite dell'inverter e semplificare i piccoli sistemi a batteria, ma l'efficienza complessiva dipende dal compressore, dall'isolamento, dalla struttura dell'apparecchio, dai controlli e dalle condizioni operative. Confronta il consumo giornaliero verificato, non soltanto il tipo di alimentazione.
La climatizzazione solare può funzionare completamente off-grid?
Sì, ma normalmente richiede un campo FV, un inverter e una batteria molto più grandi rispetto alla refrigerazione. Il progetto deve considerare il carico termico dell'ambiente, l'utilizzo diurno e notturno, il clima, il comportamento all'avviamento e l'autonomia della batteria.
Qual è la differenza tra capacità frigorifera e consumo elettrico?
La capacità frigorifera indica la velocità con cui viene rimosso il calore. L'assorbimento elettrico è la potenza utilizzata dall'apparecchiatura. Sono valori differenti e il dimensionamento di moduli FV, inverter e batteria si basa sull'assorbimento elettrico e sull'energia giornaliera.
Perché un frigorifero consuma di più quando fa caldo?
La differenza di temperatura tra lo spazio raffreddato e l'ambiente è maggiore e il condensatore disperde il calore con più difficoltà. Anche l'apertura della porta e l'inserimento di prodotti caldi aumentano il carico.
È necessaria un'installazione professionale?
I frigo portatili CC possono essere semplici, ma sistemi CC fissi ad alta corrente, cablaggi CA, celle frigorifere e climatizzatori split richiedono progettazione, protezioni e installazione qualificate. Gli interventi sul circuito frigorifero devono rispettare le norme locali.
Altre domande? Visita le FAQ tecniche Toosolar oppure contatta Toosolar per assistenza su prodotti specifici.
Perché la qualità è importante
I sistemi di raffreddamento funzionano per molte ore, avviano ripetutamente un compressore, trasferiscono calore attraverso un circuito frigorifero sigillato e spesso proteggono alimenti, medicinali, batterie o apparecchiature di valore. La qualità del prodotto influisce sui consumi, sulla stabilità della temperatura, sul rumore, sul comportamento a bassa tensione, sull'isolamento, sui controlli, sulla documentazione e sulla possibilità di assistenza nel lungo periodo.
- Compressori efficienti e buon isolamento riducono la capacità necessaria del campo FV e della batteria.
- Termostati precisi, protezione da bassa tensione e dati operativi chiari rendono il dimensionamento più affidabile.
- Strutture, cerniere, guarnizioni, condensatori e connettori robusti sono importanti in veicoli, barche e località remote.
- I produttori affermati forniscono manuali aggiornati, ricambi, informazioni sul refrigerante e supporto in garanzia.
- I kit completi e abbinati riducono il rischio di incompatibilità tra tensioni, regolatori, batterie e componenti di installazione.
