Οδηγός Φωτοβολταϊκών Θερμοσιφώνων | Αυτόνομα και Υβριδικά Μοντέλα

Τεχνικός οδηγός Toosolar

Οι φωτοβολταϊκοί θερμοσίφωνες Fothermo με απλά λόγια: αυτόνομα μοντέλα PVB, υβριδικοί θερμοσίφωνες PVB-AC, επιλογή χωρητικότητας, επιλογή φωτοβολταϊκών πάνελ, βοηθητική θέρμανση και βασικά σημεία εγκατάστασης.

Εν συντομία

Οι θερμοσίφωνες Fothermo χρησιμοποιούν το συνεχές ρεύμα που παράγουν τα φωτοβολταϊκά πάνελ για τη θέρμανση και αποθήκευση ζεστού νερού χρήσης. Τα πάνελ συνδέονται απευθείας μέσω βυσμάτων MC4, επομένως για την κανονική λειτουργία με ηλιακή ενέργεια δεν απαιτείται inverter ή μπαταρία.

Ανάγκη / εφαρμογήΠροτεινόμενη αρχική επιλογή

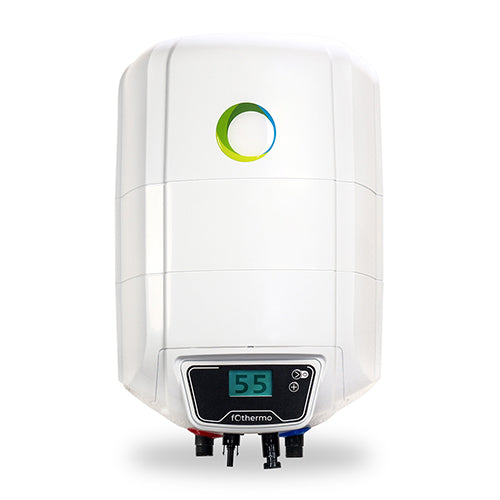

Μικρός νιπτήρας ή πολύ χαμηλή ανάγκη για ζεστό νερόΣυμπαγής PVB-10 χωρητικότητας 10 λίτρων.
Αυτόνομο εξοχικό, μικρή κατοικία ή προθέρμανση νερούPVB-30 ή PVB-80, ανάλογα με την ημερήσια κατανάλωση.
Κατοικία συνδεδεμένη στο δίκτυο με αξιόπιστο ζεστό νερό όλο τον χρόνοΥβριδικός PVB-30-AC ή PVB-80-AC με αυτόματη βοηθητική θέρμανση 1.500 W από το δίκτυο.

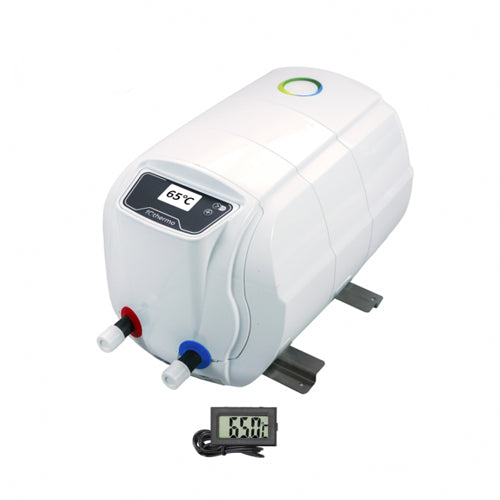

Τροχόσπιτο ή κινητή εφαρμογήΕνισχυμένος CPVB-10 με φωτοβολταϊκή λειτουργία και συμπληρωματική τροφοδοσία 12/24 V DC.

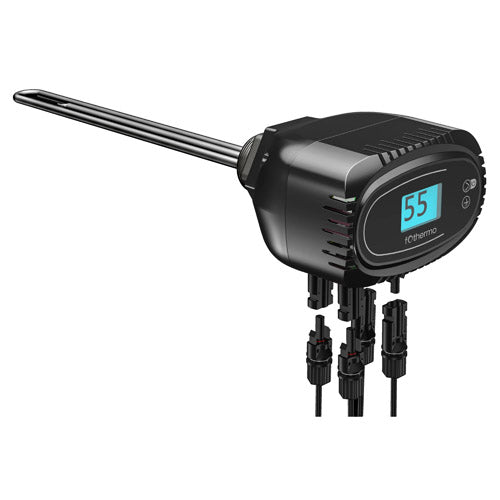

Υπάρχον συμβατό δοχείο ζεστού νερούΦωτοβολταϊκή αντίσταση ROD 1000.
Γρήγορος κανόνας Επιλέξτε τη χωρητικότητα σύμφωνα με τον αριθμό χρηστών και την ημερήσια κατανάλωση ζεστού νερού και στη συνέχεια επιλέξτε πάνελ που παραμένουν μέσα στα όρια τάσης και ρεύματος του θερμοσίφωνα. Μην επιλέγετε πάνελ μόνο με βάση την ονομαστική ισχύ τους.

Πώς λειτουργεί ένας φωτοβολταϊκός θερμοσίφωνας

Τα φωτοβολταϊκά πάνελ παράγουν συνεχές ρεύμα, το οποίο οδηγείται απευθείας στην αντίσταση του θερμοσίφωνα. Ένας ενσωματωμένος ρυθμιστής MPP προσαρμόζει το φορτίο στη διαθέσιμη ηλιακή ισχύ, ενώ το δοχείο αποθηκεύει την ενέργεια με τη μορφή ζεστού νερού.

  • Δεν υπάρχουν σωλήνες νερού ή κύκλωμα γλυκόλης στην οροφή.
  • Δεν απαιτείται αντλία κυκλοφορίας.
  • Δεν απαιτείται inverter ή μπαταρία για την κανονική λειτουργία με φωτοβολταϊκά.
  • Τα φωτοβολταϊκά πάνελ συνδέονται απευθείας μέσω βυσμάτων MC4.
  • Η θερμοκρασία νερού ρυθμίζεται έως περίπου 65°C.
  • Παρέχεται εγγύηση κατασκευαστή τριών ετών.
Ο φωτοβολταϊκός θερμοσίφωνας δεν είναι ηλιακός θερμικός συλλέκτης Ένα συμβατικό ηλιακό θερμικό σύστημα κυκλοφορεί υγρό μέσα σε συλλέκτες στην οροφή. Ο φωτοβολταϊκός θερμοσίφωνας μετατρέπει απευθείας την ηλεκτρική ενέργεια των πάνελ σε θερμότητα, απλοποιώντας την εγκατάσταση και αποφεύγοντας τις σωληνώσεις νερού στην οροφή.

Αυτόνομος PVB ή υβριδικός PVB-AC;

Οικογένεια προϊόντωνΤρόπος θέρμανσηςΚατάλληλες εφαρμογές
Αυτόνομοι θερμοσίφωνες PVBΤροφοδοτούνται κυρίως από φωτοβολταϊκά πάνελ. Τα συμβατά μοντέλα μπορούν επίσης να θερμαίνονται σταδιακά από κατάλληλη πηγή συνεχούς ρεύματος χαμηλής τάσης.Αυτόνομες κατοικίες, μικρά σπίτια, εργαστήρια, εξοχικά, εξωτερικές κουζίνες και προθέρμανση πριν από άλλο σύστημα παραγωγής ζεστού νερού.
Υβριδικοί θερμοσίφωνες PVB-ACΧρησιμοποιούν πρώτα την ηλιακή ενέργεια. Αν η θερμοκρασία του νερού πέσει κάτω από το επιλεγμένο ελάχιστο όριο, η ενσωματωμένη αντίσταση 1.500 W το θερμαίνει αυτόματα από πρίζα 230 V.Κατοικίες συνδεδεμένες στο δίκτυο που χρειάζονται εξοικονόμηση μέσω φωτοβολταϊκών και αξιόπιστο ζεστό νερό όλο τον χρόνο.
Υβριδική λειτουργία με προτεραιότητα στην ηλιακή ενέργεια Ο υβριδικός θερμοσίφωνας μπορεί να λειτουργεί χωρίς σύνδεση στο ηλεκτρικό δίκτυο και να θερμαίνει το νερό αποκλειστικά από τα φωτοβολταϊκά πάνελ. Όταν συνδέεται στο δίκτυο, ο θερμοστάτης ελέγχει μόνο την ελάχιστη θερμοκρασία βοηθητικής θέρμανσης· η διαθέσιμη ηλιακή ενέργεια μπορεί να συνεχίσει να θερμαίνει το νερό πάνω από αυτό το όριο.

Σύγκριση μοντέλων

ΜοντέλοΧωρητικότηταΠροτεινόμενη ισχύς Φ/ΒΒοηθητική θέρμανσηΤυπική εφαρμογή
PVB-1010 LΠερ. 200 WpΠροαιρετικά 12 V DC, περ. 62 WΝιπτήρες, μικρά εξοχικά και πολύ χαμηλή κατανάλωση.

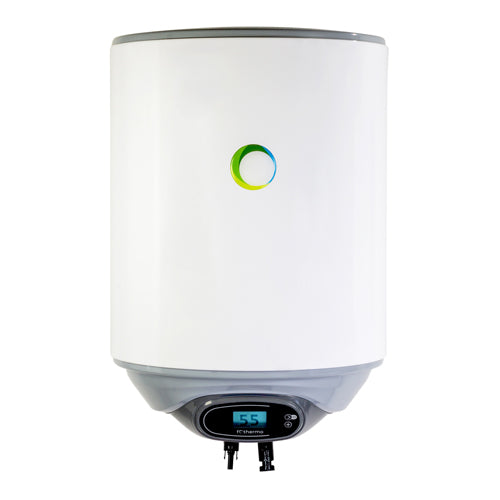

PVB-3030 LΠερ. 450 WpΠροαιρετικά 18 V DC, περ. 141 WΈνα άτομο, περιστασιακό ντους ή προθέρμανση νερού.
PVB-8080 LΠερ. 1.000 WpΠροαιρετικά 18 V DC, περ. 141 WΜεγαλύτερες ανάγκες σε αυτόνομες εφαρμογές και τακτική χρήση ντους.

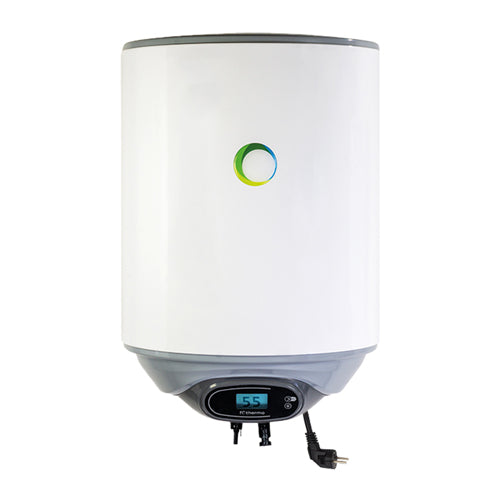

PVB-30-AC30 LΠερ. 450 WpΑυτόματα, 1.500 W / 230 V ACΜικρές κατοικίες και διαμερίσματα συνδεδεμένα στο δίκτυο.
PVB-80-AC80 LΠερ. 1.000 WpΑυτόματα, 1.500 W / 230 V ACΝοικοκυριά με τακτικές ανάγκες ζεστού νερού.
Σημαντικά ηλεκτρικά όρια Οι θερμοσίφωνες PVB και PVB-AC δέχονται μέγιστη τάση ανοιχτού κυκλώματος περίπου 42 V και χρησιμοποιούν έως περίπου 550 W φωτοβολταϊκής ισχύος για τη θέρμανση. Ολόκληρη η φωτοβολταϊκή συστοιχία πρέπει να παραμένει μέσα στα όρια τάσης, ρεύματος και ισχύος του συγκεκριμένου μοντέλου σε όλες τις θερμοκρασίες.

Επιλογή χωρητικότητας και φωτοβολταϊκών πάνελ

Χωρητικότητα δοχείουΠρακτική χρήση
10 λίτραΠλύσιμο χεριών, μικρή κουζίνα ή πολύ περιορισμένη κατανάλωση όπου προτεραιότητα έχει το μικρό μέγεθος.
30 λίτραΈνα άτομο, περιστασιακό ντους ή προθέρμανση πριν από ταχυθερμαντήρα ή συμβατικό θερμοσίφωνα.
80 λίτραΤακτική χρήση ντους, περισσότεροι χρήστες ή κατοικία που χρειάζεται μεγαλύτερη ποσότητα αποθηκευμένου ζεστού νερού.

Όταν το νερό θερμανθεί πλήρως στους 65°C, η Fothermo αναφέρει ότι το δοχείο των 30 λίτρων μπορεί να αποδώσει περίπου 72 λίτρα ανάμεικτου νερού στους 34°C, ενώ το μοντέλο των 80 λίτρων περίπου 180 λίτρα. Η πραγματική διαθέσιμη ποσότητα εξαρτάται από τη θερμοκρασία του κρύου νερού, τις απώλειες στις σωληνώσεις και την επιλεγμένη θερμοκρασία εξόδου.

Επιλογή φωτοβολταϊκών πάνελ

  • Χρησιμοποιήστε ως πρακτικό σημείο εκκίνησης περίπου 200 Wp για το μοντέλο 10 λίτρων, 450 Wp για τα μοντέλα 30 λίτρων και 1.000 Wp για τα μοντέλα 80 λίτρων.
  • Μια μεγαλύτερη φωτοβολταϊκή συστοιχία μπορεί να βελτιώσει την απόδοση το πρωί, τον χειμώνα και με συννεφιά, ακόμη και αν η ισχύς φωτοβολταϊκής θέρμανσης του θερμοσίφωνα περιορίζεται περίπου στα 550 W.
  • Δύο ή περισσότερα πάνελ συνδέονται συνήθως παράλληλα και όχι σε σειρά.
  • Ελέγξτε την τάση ανοιχτού κυκλώματος του πάνελ, Voc, μαζί με την αναμενόμενη αύξησή της σε χαμηλές θερμοκρασίες.
  • Ελέγξτε το συνολικό ρεύμα της παράλληλης σύνδεσης, το μήκος και τη διατομή των καλωδίων, τη συμβατότητα MC4 και την πολικότητα.
Γιατί έχει σημασία η τάση των πάνελ Η σύνδεση σε σειρά αυξάνει την τάση και μπορεί να υπερβεί το όριο εισόδου του θερμοσίφωνα. Η παράλληλη σύνδεση αυξάνει το διαθέσιμο ρεύμα, διατηρώντας την τάση της συστοιχίας κοντά στην τάση ενός πάνελ.

Βασικά σημεία εγκατάστασης

  • Τοποθετήστε τον θερμοσίφωνα κατακόρυφα σε τοίχο και χρησιμοποιήστε στηρίγματα κατάλληλα για το συνολικό βάρος του όταν γεμίσει με νερό.
  • Γεμίστε πλήρως το δοχείο πριν ενεργοποιήσετε οποιαδήποτε πηγή θέρμανσης.
  • Μην φράζετε ποτέ την έξοδο της βαλβίδας ασφαλείας και ακολουθήστε τις οδηγίες υδραυλικής σύνδεσης και ασφάλειας.
  • Διατηρήστε ολόκληρη τη φωτοβολταϊκή συστοιχία μέσα στα όρια τάσης, ρεύματος και ισχύος του θερμοσίφωνα.
  • Χρησιμοποιήστε κατάλληλα βύσματα MC4, σωστή διατομή καλωδίων, σωστή πολικότητα και κατάλληλη προστασία από τις καιρικές συνθήκες.
  • Τηρήστε τους τοπικούς κανονισμούς ηλεκτρολογικών, υδραυλικών και οικοδομικών εγκαταστάσεων.
Η σύνδεση plug & play δεν καταργεί τις απαιτήσεις της υδραυλικής εγκατάστασης Η σύνδεση των φωτοβολταϊκών έχει σχεδιαστεί ώστε να είναι απλή, όμως η ασφαλής στερέωση στον τοίχο, οι σωστές συνδέσεις νερού, η προστασία από υπερπίεση και η ορθή θέση σε λειτουργία παραμένουν απαραίτητες. Χρησιμοποιήστε εξειδικευμένο εγκαταστάτη όταν οι εργασίες ξεπερνούν την εμπειρία σας.

Συνηθισμένα λάθη προς αποφυγή

  • Σύνδεση των πάνελ σε σειρά και υπέρβαση της μέγιστης φωτοβολταϊκής τάσης.
  • Παράβλεψη της αύξησης της τάσης Voc των πάνελ σε χαμηλές θερμοκρασίες.
  • Η υπόθεση ότι μια συστοιχία 1.000 Wp σημαίνει θέρμανση με 1.000 W· η φωτοβολταϊκή ισχύς θέρμανσης των μοντέλων PVB περιορίζεται περίπου στα 550 W.
  • Επιλογή πολύ μεγάλου δοχείου για τη διαθέσιμη ηλιακή ενέργεια ή πολύ μικρού για την ημερήσια κατανάλωση.
  • Η προσδοκία ότι ένα συμβατικό PVB θα θερμαίνει το νερό τόσο γρήγορα όσο ένας υβριδικός θερμοσίφωνας PVB-AC.
  • Χρήση καλωδίων ανεπαρκούς διατομής ή λανθασμένη πολικότητα στα βύσματα MC4.
  • Εγκατάσταση σε τοίχο που δεν μπορεί να υποστηρίξει με ασφάλεια το βάρος του γεμάτου θερμοσίφωνα.
  • Ενεργοποίηση του θερμοσίφωνα πριν γεμίσει πλήρως με νερό.

Συχνές ερωτήσεις

Χρειάζεται inverter ένας θερμοσίφωνας Fothermo;

Όχι. Τα φωτοβολταϊκά πάνελ συνδέονται απευθείας στον θερμοσίφωνα και ο ενσωματωμένος ρυθμιστής διαχειρίζεται την είσοδο συνεχούς ρεύματος.

Χρειάζεται μπαταρία;

Δεν απαιτείται μπαταρία για την κανονική λειτουργία με φωτοβολταϊκά. Τα μοντέλα PVB μπορούν προαιρετικά να χρησιμοποιήσουν συμβατή πηγή χαμηλής τάσης, ενώ τα PVB-AC διαθέτουν ενσωματωμένη βοηθητική θέρμανση 230 V.

Πόσα φωτοβολταϊκά πάνελ χρειάζονται;

Ως πρακτικό σημείο εκκίνησης, υπολογίστε περίπου 200 Wp για το PVB-10, 450 Wp για τα μοντέλα 30 λίτρων και 1.000 Wp για τα μοντέλα 80 λίτρων. Η τελική επιλογή πρέπει να τηρεί όλα τα όρια τάσης, ρεύματος και ισχύος.

Τα πάνελ συνδέονται σε σειρά ή παράλληλα;

Δύο ή περισσότερα πάνελ συνδέονται συνήθως παράλληλα. Έτσι αυξάνεται το διαθέσιμο ρεύμα, ενώ η τάση παραμένει κοντά στην τάση ενός πάνελ. Η σύνδεση σε σειρά μπορεί να υπερβεί τη μέγιστη τάση εισόδου του θερμοσίφωνα.

Γιατί να εγκατασταθούν περισσότερα Wp από το όριο θέρμανσης των 550 W;

Μια μεγαλύτερη συστοιχία βοηθά τον θερμοσίφωνα να φτάνει τη μέγιστη ισχύ νωρίτερα το πρωί, αργότερα το απόγευμα και με χαμηλότερη ηλιοφάνεια. Δεν αυξάνει τη μέγιστη εσωτερική ισχύ φωτοβολταϊκής θέρμανσης.

Λειτουργεί ο υβριδικός θερμοσίφωνας σε διακοπή ρεύματος;

Η φωτοβολταϊκή θέρμανση μπορεί να συνεχίσει όταν υπάρχει αρκετή ηλιακή ενέργεια. Η βοηθητική αντίσταση AC των 1.500 W χρειάζεται το ηλεκτρικό δίκτυο ή άλλη πηγή εναλλασσόμενου ρεύματος.

Μπορεί ένα PVB-AC να αντικαταστήσει έναν συμβατικό ηλεκτρικό θερμοσίφωνα;

Σε πολλές κατάλληλες εγκαταστάσεις μπορεί να τον αντικαταστήσει ή να λειτουργήσει συμπληρωματικά. Πρέπει όμως να ελεγχθούν η χωρητικότητα, η υδραυλική εγκατάσταση, η στερέωση στον τοίχο, η προστασία από υπερπίεση και οι τοπικές απαιτήσεις.

Πόσο χρόνο χρειάζεται για να θερμανθεί το νερό;

Ο χρόνος εξαρτάται από τη χωρητικότητα, την αρχική θερμοκρασία του νερού, την ηλιακή ακτινοβολία, τη φωτοβολταϊκή συστοιχία και την επιλεγμένη τελική θερμοκρασία. Ένα μεγαλύτερο δοχείο αποθηκεύει περισσότερο ζεστό νερό, αλλά χρειάζεται περισσότερη ενέργεια και χρόνο.

Χρειάζεται επαγγελματική εγκατάσταση;

Η σύνδεση φωτοβολταϊκών χαμηλής τάσης έχει σχεδιαστεί ώστε να είναι απλή, αλλά η στερέωση στον τοίχο, η υδραυλική σύνδεση και η προστασία από υπερπίεση πρέπει να γίνουν σωστά. Συνιστάται επαγγελματική βοήθεια όταν το απαιτούν οι τοπικοί κανονισμοί ή η εμπειρία του εγκαταστάτη.

Έχετε περισσότερες ερωτήσεις; Επισκεφθείτε τις Τεχνικές Συχνές Ερωτήσεις της Toosolar ή επικοινωνήστε με την Toosolar για βοήθεια σχετικά με συγκεκριμένο προϊόν.

Γιατί έχει σημασία η ποιότητα

Ένας θερμοσίφωνας υπό πίεση συνδυάζει ηλεκτρικά χειριστήρια, αντιστάσεις θέρμανσης, συνδέσεις νερού, μόνωση και εξαρτήματα ασφαλείας. Τα σαφώς τεκμηριωμένα όρια, ο αξιόπιστος έλεγχος θερμοκρασίας, τα σωστά συστήματα ασφαλείας, η ορθή εγκατάσταση και η υποστήριξη του κατασκευαστή είναι σημαντικότερα από την επιλογή αποκλειστικά με βάση την τιμή.

  • Οι θερμοσίφωνες Fothermo κατασκευάζονται στη Γερμανία και καλύπτονται από εγγύηση κατασκευαστή τριών ετών.
  • Ο ενσωματωμένος έλεγχος MPP βοηθά στην αποδοτική αξιοποίηση της διαθέσιμης φωτοβολταϊκής ενέργειας.
  • Τα ενημερωμένα εγχειρίδια και τεχνικά φυλλάδια διευκολύνουν την ασφαλή επιλογή πάνελ και εγκατάσταση.
  • Τα συμβατά εξαρτήματα μειώνουν τον κίνδυνο ακατάλληλων τροφοδοτικών ή συνδέσεων.
Η προσέγγιση της Toosolar Η Toosolar προσφέρει την πλήρη σειρά προϊόντων Fothermo για τη θέρμανση νερού, μαζί με πρακτική υποστήριξη για την επιλογή του κατάλληλου μοντέλου. Δίνουμε προτεραιότητα σε αξιόπιστο εξοπλισμό, σαφή τεκμηρίωση και σταθερή υποστήριξη από τον κατασκευαστή. Αυτή η προσεκτική επιλογή βοηθά ώστε το ποσοστό επιστροφών προϊόντων της Toosolar να παραμένει εξαιρετικά χαμηλό, σχεδόν μηδενικό.
